MinoDrain – Wasserwirtschaftliche Daten für die Bauplanung

MinoDrain liefert wasserwirtschaftliche Daten für die Bauplanung: KOSTRA-DWD Regendaten, Grundwasser-Messstellen und Höhendaten – deutschlandweit per Adresseingabe.

Regendaten: Deutscher Wetterdienst (DWD), KOSTRA-DWD-2020 · Adresssuche © OpenStreetMap-Mitwirkende

👉 Du willst direkt loslegen? Die MinoDrain-Anleitung zeigt Dir Schritt für Schritt, wie Du MinoDrain bedienst.

Funktionen

Adresssuche (deutschlandweit)

Gib eine beliebige Adresse in Deutschland ein. MinoDrain ermittelt automatisch die relevanten wasserwirtschaftlichen Daten für den Standort – inklusive der Geländehöhe in m ü. NN.

KOSTRA-DWD Regendaten

Zugriff auf die aktuellen KOSTRA-DWD Niederschlagsdaten:

• Dauerstufen – Von 5 Minuten bis 72 Stunden
• Wiederkehrzeiten – Von 1 Jahr bis 100 Jahre
• Regenspende – In l/(s·ha)
• Niederschlagshöhe – In mm

Diese Daten sind essenziell für die Bemessung von Entwässerungsanlagen und Regenrückhaltung.

Grundwasser-Messstellen

• Nächste Messstelle – Automatische Ermittlung der nächstgelegenen Messstelle (derzeit für Bayern verfügbar)
• Stammdaten – Betreiber, Geländehöhe, Ausbautiefe, Beobachtungsbeginn
• Messwerte – Direkter Absprung zu den aktuellen Grundwasserständen des Gewässerkundlichen Dienstes

Export

Die KOSTRA-Tabelle kannst Du als Datei exportieren und in eigenen Berechnungen und Planungstools weiterverwenden.

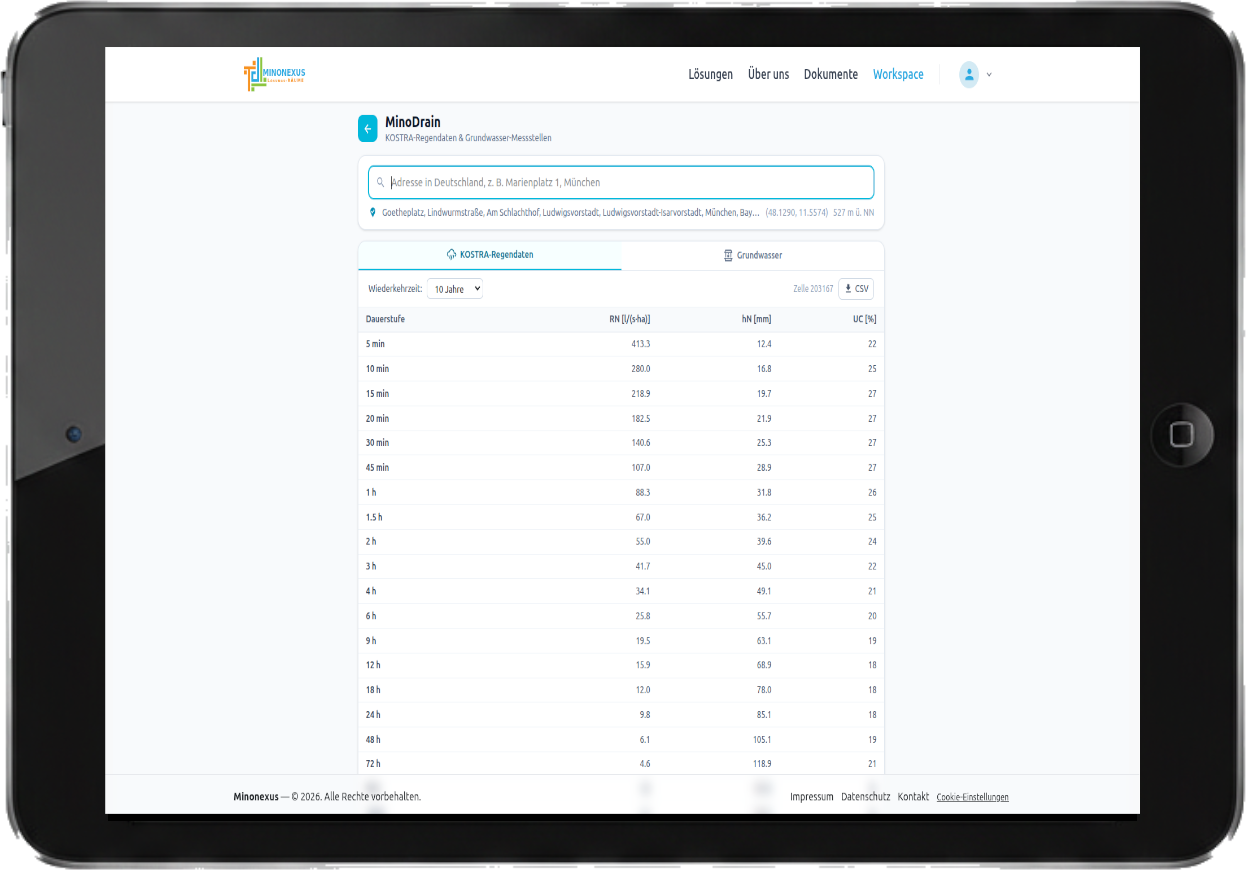

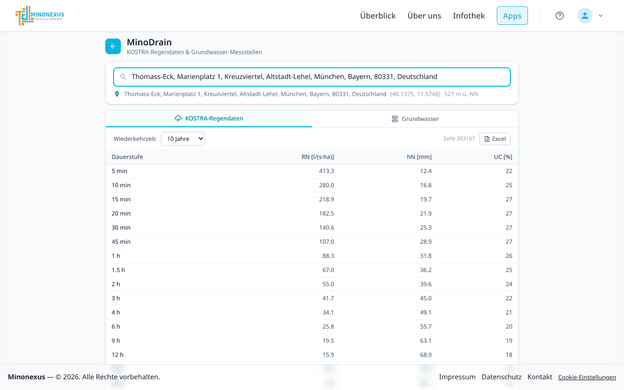

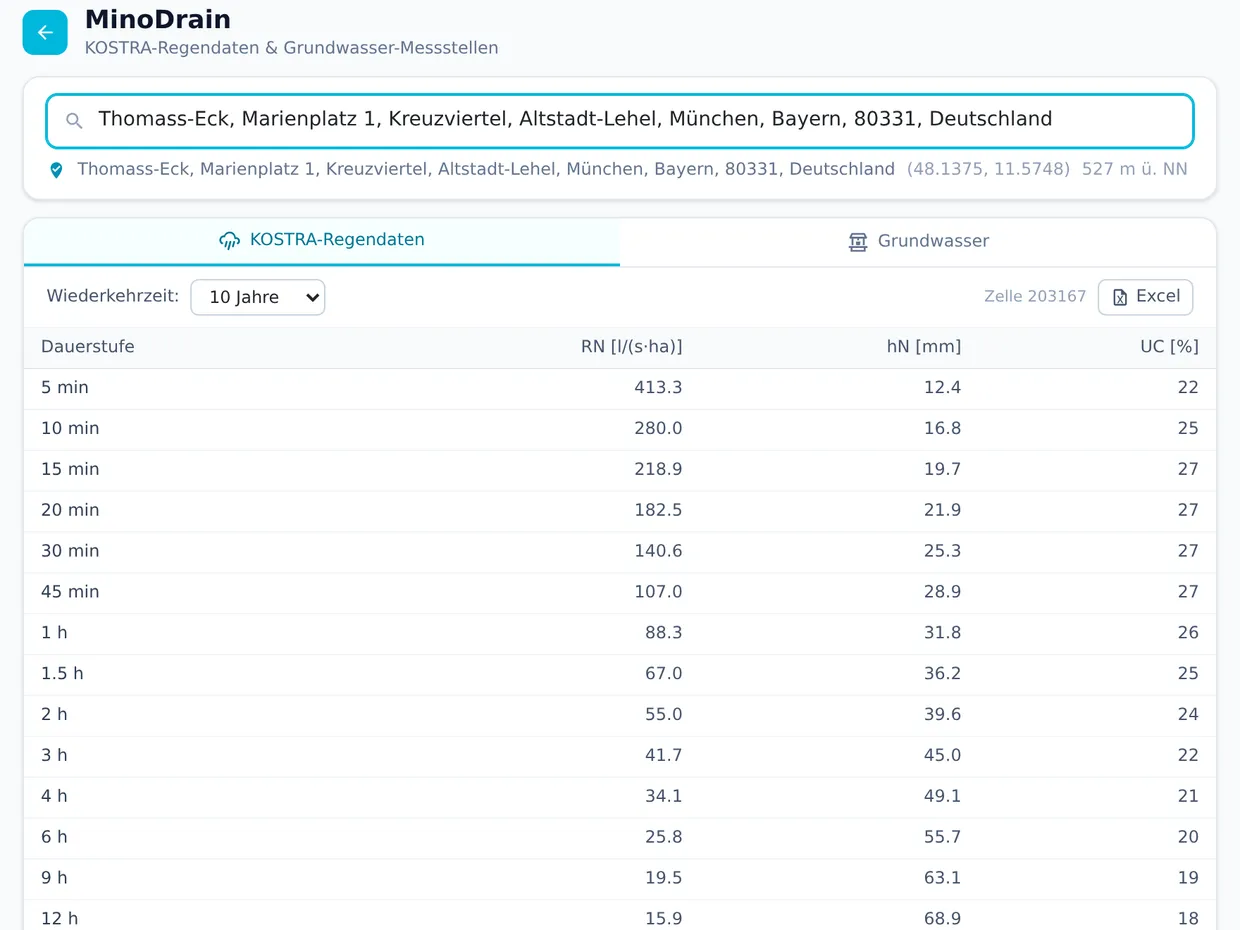

So sieht MinoDrain aus

Wie Du MinoDrain bedienst, zeigt Dir die MinoDrain-Anleitung – mit den Kapiteln Regendaten (KOSTRA) und Grundwasser & Geländehöhe.

Nutzen

• Entwässerungsplanung – Fundierte Datenbasis für die Bemessung von Regenrückhaltung und Entwässerungsanlagen
• Regenrückhaltung – KOSTRA-DWD Daten für die normgerechte Dimensionierung
• Grundwasser-Risikobewertung – Frühzeitige Erkennung von Grundwasserrisiken am Baustandort
• Zeitersparnis – Alle relevanten Daten über eine einzige Adresseingabe statt Recherche über verschiedene Portale

Fachlicher Hintergrund: KOSTRA-DWD

Was ist KOSTRA-DWD?

KOSTRA-DWD steht für „Koordinierte Starkniederschlagsregionalisierung und -auswertung des Deutschen Wetterdienstes". Das System wird seit über 30 Jahren vom Deutschen Wetterdienst (DWD) erarbeitet und regelmäßig aktualisiert. Es liefert statistische Niederschlagsdaten in Abhängigkeit von der Niederschlagsdauer (D) und der Jährlichkeit (T) – also der statistischen Wiederkehrzeit eines Regenereignisses.

Aktuelle Version: KOSTRA-DWD-2020

Die aktuelle Version KOSTRA-DWD-2020 ist seit dem 01.01.2023 verfügbar und basiert auf Messdaten aus dem Zeitraum 1951 bis 2020. Die methodische Überarbeitung erfolgte im Forschungsprojekt „Methodische Untersuchungen zur Novellierung der Starkregenstatistik für Deutschland" (MUNSTAR). Frühere Versionen waren KOSTRA-DWD-2000 (Daten 1951–2000), KOSTRA-DWD-2010 (Daten 1951–2010) und KOSTRA-DWD-2010R (Revision 2017).

Dauerstufen und Wiederkehrzeiten

Die KOSTRA-DWD-Daten umfassen:

• Dauerstufen (D): 5 Minuten bis 7 Tage – von kurzen Starkregen bis zu Dauerregen-Ereignissen
• Jährlichkeiten (T): 1 Jahr bis 100 Jahre – je höher die Jährlichkeit, desto seltener und intensiver das Regenereignis
• Ausgabegrößen: Niederschlagshöhen in mm und Niederschlagsspenden in l/(s·ha)

Wofür werden die Daten verwendet?

KOSTRA-DWD-Daten sind die normative Grundlage für die Bemessung wasserwirtschaftlicher Infrastruktur in Deutschland. Typische Anwendungsbereiche sind:

• Kanalnetze und Entwässerungssysteme – Dimensionierung nach DIN-Normen
• Regenrückhaltebecken und Versickerungsanlagen – Nachweis der Rückhaltekapazität
• Kläranlagen und Pumpwerke – Auslegung auf Bemessungsregen
• Hochwasserschutz – Einschätzung von Extremereignissen
• Schadensbewertung – Einordnung der Jährlichkeit aufgetretener Starkregenereignisse

KOSTRA-DWD in MinoDrain

Der DWD stellt die KOSTRA-Daten als deutschlandweites Rasternetz bereit. MinoDrain übernimmt die Zuordnung automatisch: Nach Eingabe einer Adresse wird die zugehörige Rasterzelle ermittelt und die passenden Niederschlagsdaten angezeigt – ohne dass Du selbst Koordinaten oder Rasternummern nachschlagen musst.

Für wen ist MinoDrain?

MinoDrain richtet sich an Architekten, Fachplaner und Ingenieure, die in der Entwässerungsplanung und wasserwirtschaftlichen Bewertung von Baugrundstücken tätig sind.

MinoDrain ist ein eigenständiges Produkt und kann unabhängig von MinoCheck und MinoSketch genutzt werden.

Die Nutzung von MinoDrain ist im Rahmen des Nutzungsguthabens möglich. Die Registrierung ist kostenlos. Details findest Du in den Nutzungsbedingungen MinoDrain.

Quellen und Verweise

• Deutscher Wetterdienst (DWD): KOSTRA-DWD Rasterwerte – Starkniederschlagsregionalisierung
• Die in MinoDrain verwendeten Niederschlagsdaten basieren auf den KOSTRA-DWD-2020 Rasterdaten des Deutschen Wetterdienstes (Datengrundlage: 1951–2020).
