Geländeanalyse

Ob ein Grundstück eben liegt oder am Hang, entscheidet früh über den Entwurf: über Sockel, Zugang und darüber, wie viel Erde bewegt werden muss. MinoCheck rechnet Dir das für ein bestimmtes Flurstück aus dem amtlichen Höhenraster der Landesvermessung aus – genauer als die Höhenlinien der Kartenansicht. Wie fein das Raster an Deinem Standort ist, steht unter den Kennzahlen (meist 1 m, je nach Bundesland auch gröber).

So rufst Du sie auf

1. Wähle ein Flurstück (so geht's).
2. Klapp in der linken Seitenleiste den Abschnitt Gelände (DGM1) auf.

Erst das Aufklappen startet die Berechnung – die Höhendaten werden dafür geladen. Beim ersten Mal an einem Ort dauert das ein paar Sekunden.

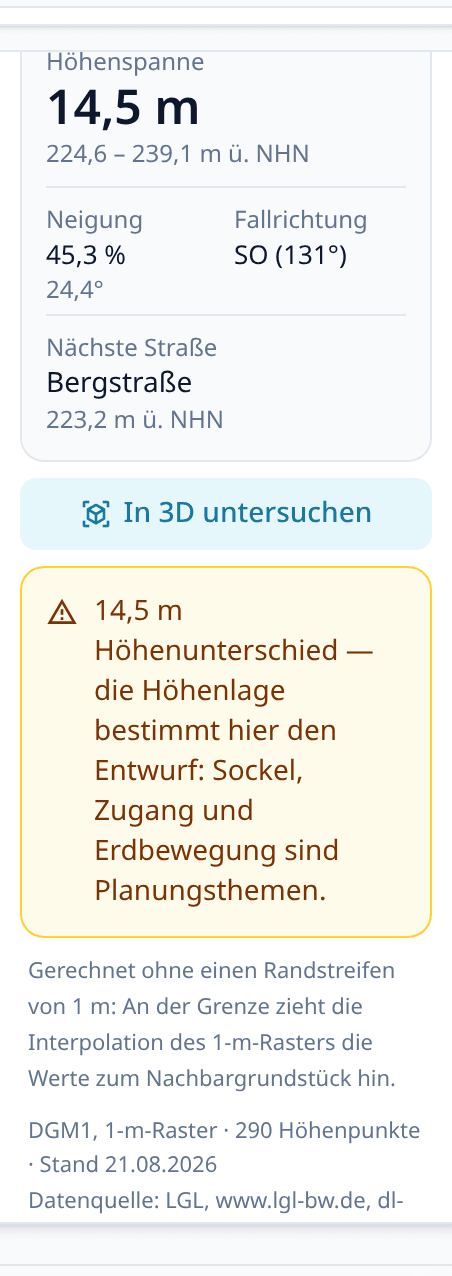

Die Kennzahlen lesen

• Höhenspanne – der Unterschied zwischen dem tiefsten und dem höchsten Punkt, dazu beide Werte in Metern über Normalhöhennull. Die Leitzahl: Sie entscheidet, ob die Höhenlage für Deine Planung überhaupt ein Thema ist.
• Neigung – die mittlere Steigung in Prozent, darunter derselbe Wert in Grad.
• Fallrichtung – wohin das Gelände abfällt, als Himmelsrichtung mit Gradangabe. Wichtig für Belichtung und für die Lage von Terrasse und Zufahrt.
• Nächste Straße – Name und Höhe der Straße am Grundstück. Der Bezugspunkt für die Frage, ob Du zum Haus hinauf- oder hinuntergehst.

Darunter steht ein Satz, der die Spanne einordnet – von leicht geneigt bis zu einem Warnhinweis, dass die Höhenlage den Entwurf bestimmt.

Hinweis: Ein 1-Meter-Randstreifen bleibt außen vor. Direkt an der Grundstücksgrenze zieht die Berechnung des Rasters die Werte zum Nachbargrundstück hin. Ausgewertet wird deshalb nur die Fläche innerhalb dieses Streifens – im 3D-Fenster ist sie blau gestrichelt markiert.

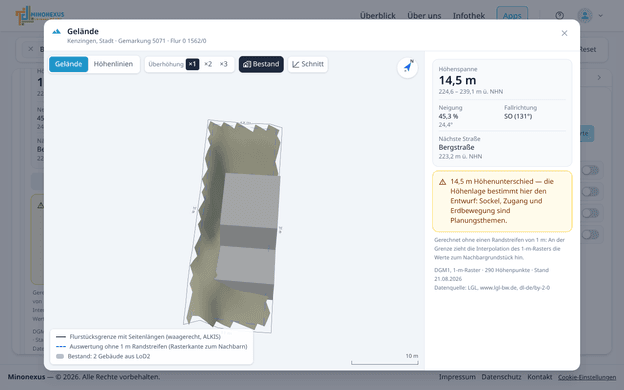

Das 3D-Fenster

Über In 3D untersuchen öffnet sich das Gelände als räumliches Modell. Auf dem Smartphone findest Du denselben Abschnitt und denselben Knopf, wenn Du die Datenleiste von unten aufziehst.

Oben im Fenster stellst Du ein, was Du sehen willst:

• Gelände – die Oberfläche als geschlossene Fläche. Zeigt am deutlichsten, wie das Grundstück liegt.

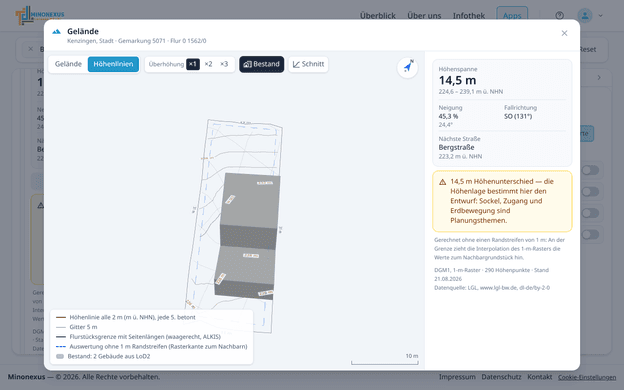

• Höhenlinien – dieselbe Fläche als Linienbild, jede fünfte Linie betont, dazu ein Gitter. Gut, um den Verlauf abzulesen statt ihn nur zu sehen. Wie eng die Linien liegen, richtet sich nach der Höhenspanne des Grundstücks; die Legende unter dem Bild nennt den Abstand.
• Überhöhung ×1 / ×2 / ×3 – streckt die Höhen. Ein flaches Grundstück ist bei ×1 ein Blatt Papier; mit ×2 oder ×3 wird auch ein sanfter Hang sichtbar. Die Zahlen der Kennzahlen ändern sich dabei nicht.
• Bestand – blendet die vorhandenen Gebäude als Körper ein, mit ihrer echten Dachform.
• Schnitt – der Profilschnitt, siehe unten.

Am Rand der Fläche stehen die Seitenlängen des Flurstücks, dazu ein Nordpfeil und ein Maßstab. Die Legende unten links erklärt, welche Linie was bedeutet.

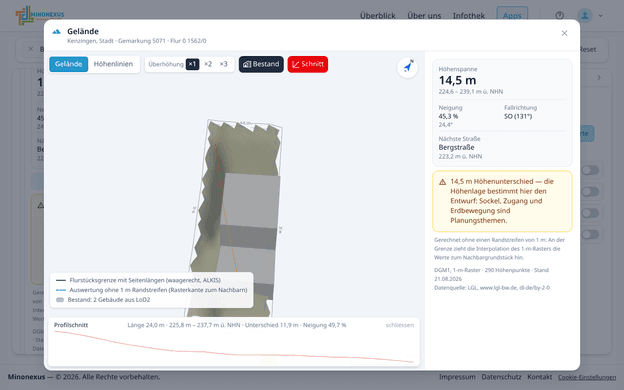

Profilschnitt

Der Schnitt beantwortet die Frage, die die Mittelwerte offenlassen: Wie verläuft das Gelände entlang einer bestimmten Linie?

1. Klick auf Schnitt.
2. Wähle zwei Punkte auf der Fläche.

Unter dem Modell erscheint das Höhendiagramm mit Länge, Höhenbereich, Unterschied und Neigung für genau diese Strecke. Leg den Schnitt so, wie Du später gehen oder fahren würdest – von der Straße zum Hauseingang etwa –, dann sagt er mehr als jeder Mittelwert.

Höhenlinien oder Geländeanalyse?

Beide zeigen Höhen, beantworten aber verschiedene Fragen:

Gut zu wissen

• Die Analyse gilt immer dem gewählten Flurstück, nicht dem Kartenausschnitt. Klickst Du ein anderes an, rechnet sie neu.
• Unter den Kennzahlen stehen Datenquelle und Datenstand – die Höhendaten kommen von den Landesvermessungsämtern.
• Liegt an der angeklickten Stelle kein Flurstück, lässt sich keine Höhenquelle bestimmen; wähle dann ein Grundstück in der Karte.
• Dasselbe Fenster gibt es in MinoSketch im Schritt Grundstück – dort hilft es beim Platzieren der Grundfläche, solange sie noch verschiebbar ist. Siehe Entwurf beauftragen.
